کندانسور خنک کردن مبرد وظیفه اصلی در یک سیکل تبرید میباشد در کمپرسور مبرد به حالت گاز داغ پرفشار بسیار فشرده در آمده وارد کندانسور میشود تا از طریق آب یا هوا خنک گردد دقت کار اینجاست بدون کم شدن فشار گاز که بسیار انرژی برده مبرد دمای نهان خود را از دست داده سرد شدن سبب حالت گاز به مایع تبدیل گشته. کندانسور وسیله ای است که برای تبدیل گاز یا بخار به مایع استفاده می شود. معمولاً در تهویه مطبوع، تبرید و سایر سیستم های خنک کننده استفاده می شود. کندانسور با خنک کردن گاز یا بخار کار می کند تا زمانی که به نقطه شبنم خود برسد و در این نقطه به مایع تبدیل می شود.
رایج ترین نوع کندانسور، کندانسور هوا خنک است. این نوع کندانسور با استفاده از فن ها هوای بیرون را به داخل می کشد و آن را روی کویل های پر از مبرد می دمد. همانطور که هوا از روی سیم پیچ ها عبور می کند، مبرد را خنک می کند و باعث می شود آن را به مایع تبدیل کند. این نوع کندانسور معمولاً در سیستم های تهویه مطبوع مسکونی و تجاری استفاده می شود.
کندانسور نوعی مبدل حرارتی است که برای انتقال حرارت بین دو سیال یا گاز استفاده می شود. این یک جزء اساسی در انواع مختلف سیستم های حرارتی مانند تبرید، تهویه مطبوع، تولید برق، تولید پتروشیمی و غیره است. کندانسور برای انتقال گرما به گونه ای طراحی شده است که می تواند توسط یک سیال حذف یا جذب شود و سپس دمای سیال یا گاز دیگری که در حال خنک شدن است کاهش یابد. در این مقاله انواع خازن ها، کاربردها، اصول کار و مزایا و معایب آن ها را بررسی خواهیم کرد.
انواع کندانسور
سه نوع اصلی کندانسور وجود دارد: کندانسورهای هوا خنک، کندانسورهای آب خنک و کندانسورهای تبخیری.
1. کندانسورهای هوا خنک:
در کندانسورهای هوا خنک، هوا به عنوان واسطه برای انتقال حرارت استفاده می شود. اینها بیشتر در سیستم های تبرید و تهویه مطبوع استفاده می شوند. کندانسور در فضای باز یا در فضایی قرار دارد که تهویه مناسبی دارد. می توان از آن برای برنامه های با ظرفیت کم تا متوسط استفاده کرد و اغلب ترجیح داده می شود زیرا تعمیر و نگهداری نسبتاً کمی دارد و نصب آن آسان است. با این حال، از آنجایی که هوا به اندازه آب برای یک وسیله انتقال حرارت موثر نیست، کندانسور با هوا خنک میتواند کارایی کمتری نسبت به کندانسورهای آب خنک داشته باشد.
2. کندانسورهای آب خنک:
کندانسور آب خنک از آب به عنوان واسطه انتقال حرارت استفاده می کند. به طور کلی نسبت به کندانسورهای هوا خنک کارآمدتر است زیرا آب ظرفیت گرمایی بالاتری دارد و آن را برای خنک کردن موثرتر می کند. کندانسورهای آب خنک برای کاربردهای با ظرفیت متوسط تا بالا مانند نیروگاههای تولید برق، تولید پتروشیمی و سیستمهای تبرید در مقیاس بزرگ مناسب هستند. با این حال، از آنجایی که آب یک منبع محدود است، این نوع کندانسور اغلب پرهزینه تر است و همچنین مسائل زیست محیطی بالقوه ای در ارتباط با آن وجود دارد.
3. کندانسورهای تبخیری:
کندانسور تبخیری به عنوان کندانسور مرطوب نیز شناخته می شود. این نوع کندانسور از ترکیب هوا و آب به عنوان وسیله انتقال حرارت استفاده می کند. در کندانسور تبخیری، آب روی یک کویل خنک کننده یا مبدل حرارتی اسپری می شود و سپس هوا روی آن دمیده می شود. آب تبخیر می شود و گرما را با خود می برد و هوای خنک شده به اتمسفر تخلیه می شود. این نوع کندانسور به دلیل کارایی بالا و نگهداری کم معمولاً برای کاربردهای با ظرفیت متوسط تا بالا مانند برج های خنک کننده، نیروگاه ها و سیستم های تبرید استفاده می شود.
اصل کار:
در کندانسور، اصل کار ساده است. این بر اساس مفهوم انتقال حرارت، به ویژه اتلاف گرما کار می کند. فرآیند با بخار داغ و پرفشار شروع می شود. سپس این بخار به کندانسور وارد می شود، جایی که با یک ماده خنک تر، خواه هوا، آب یا ترکیبی از هر دو، تماس پیدا می کند. ماده خنکتر باعث میشود که بخار دوباره به شکل مایع خود متراکم شود و در این فرآیند گرما آزاد شود. سپس این گرما به محیط خنک کننده منتقل می شود و یا از سیستم خارج می شود (در مورد کندانسورهای هوا خنک) یا دوباره به گردش در می آید (در مورد کندانسورهای خنک کننده با آب).
مزایا و معایب:
کندانسورها چندین مزیت دارند، از جمله:
1. راندمان بهبود یافته: با خنک کردن بخار، بخار یا بخار، می توان کارایی یک سیستم را بهبود بخشید.
2. تعمیر و نگهداری: کندانسورها به حداقل تعمیر و نگهداری نیاز دارند.
3. تطبیق پذیری: کندانسورها را می توان در صنایع مختلف استفاده کرد.
با این حال، آنها همچنین دارای چند معایب هستند، از جمله:
1. هزینه: نصب کندانسور در ابتدا ممکن است گران باشد.
2. مسائل زیست محیطی: استفاده از آب به عنوان وسیله انتقال حرارت می تواند مخاطره آمیز باشد، به ویژه در مناطقی که آب منبع کمیاب است.
3. اندازه: اندازه گیری کندانسور نیاز به بررسی دقیق ظرفیت سیستمی دارد که در آن استفاده می شود.
در نتیجه، کندانسور جزء حیاتی انواع سیستم ها، از تبرید تا تولید برق است. نقش کندانسور انتقال گرما از یک بخار داغ و پرفشار به محیط خنکتر برای کاهش دمای بخار و حفظ یا بهبود کارایی کلی سیستم است. نوع کندانسور مورد استفاده بستگی به کاربرد مورد نظر دارد و کندانسورهای هوا خنک، آب خنک و تبخیری بیشترین استفاده را دارند. اگرچه یک کندانسور مزایای زیادی مانند کارایی و تطبیق پذیری را ارائه می دهد، اما هنوز کار برای پرداختن به هزینه، نگهداری و نگرانی های زیست محیطی وجود دارد.
کندانسور خنک کننده
کندانسور خنک کننده این نوع کندانسور به جای هوا از آب برای خنک کردن مبرد استفاده می کند. آب معمولاً توسط یک منبع خارجی مانند برج خنک کننده یا کارخانه چیلر قبل از گردش در کویل های حاوی مبرد خنک می شود. این نوع کندانسور معمولاً در کاربردهای صنعتی که به مقدار زیادی خنک کننده نیاز است استفاده می شود. کارایی یک کندانسور به عوامل مختلفی از جمله اندازه، طراحی و مواد استفاده شده در ساخت آن بستگی دارد. یک کندانسور با طراحی خوب و اندازه مناسب می تواند در تبدیل گاز یا بخار به شکل مایع در حالی که حداقل مصرف انرژی را مصرف می کند بسیار کارآمد باشد. مواد مورد استفاده در ساخت و ساز همچنین نقش مهمی در تعیین میزان کارآمدی یک مدل خاص در تبدیل گاز یا بخار به شکل مایع دارند.
کندانسورها علاوه بر استفاده در سیستم های خنک کننده، در بسیاری از کاربردهای دیگر مانند ستون های تقطیر، تبخیرکننده ها، مبدل های حرارتی و توربین های بخار نیز استفاده می شوند. کندانسورها معمولاً در نیروگاهها نیز یافت میشوند، جایی که از آنها برای تبدیل بخار دیگها به برق از طریق توربینها یا ژنراتورها استفاده میشود. به طور کلی، استفاده از کندانسور می تواند مزایای بسیاری از جمله بهبود بازده و صرفه جویی در هزینه را در مقایسه با روش های دیگر برای تبدیل گاز یا بخار به شکل مایع داشته باشد. با درک نحوه کار این دستگاه ها و انتخاب یک مدل با اندازه مناسب برای برنامه خود، می توانید اطمینان حاصل کنید که سیستم شما تا حد امکان کارآمد عمل می کند و در عین حال تمام مزایای استفاده از کندانسور را برای شما فراهم می کند.
کندانسور یخچال جزء ضروری هر سیستم تبرید است. آنها مسئول حذف گرما از مبرد و انتشار آن در محیط اطراف هستند. انواع مختلفی از کندانسور یخچال وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. در این مقاله به بررسی انواع کندانسور یخچال و ویژگی های آنها می پردازیم.
کندانسور هوا خنک

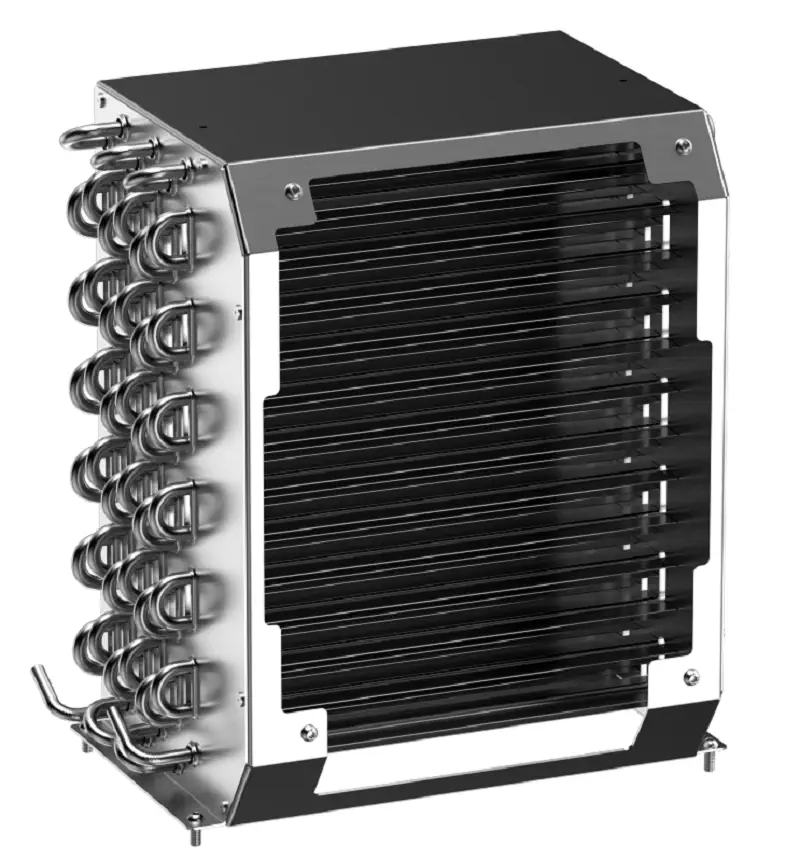

کندانسور هوا خنک رایج ترین نوع کندانسور یخچال است. با استفاده از یک فن برای دمیدن هوا روی یک سری کویل های حاوی مبرد کار می کند. همانطور که هوا از روی سیم پیچ ها عبور می کند، گرما را از مبرد جذب می کند و باعث می شود که دوباره به حالت مایع متراکم شود.
کندانسورهای هوا خنک برای ساخت نسبتا ساده و ارزان هستند و آنها را به انتخابی محبوب برای بسیاری از کاربردهای تبرید تبدیل می کند. آنها همچنین به هیچ منبع آب اضافی یا زهکشی نیاز ندارند، که می تواند در شرایط خاص مفید باشد.
با این حال، کندانسورهای هوا خنک می توانند نسبت به سایر انواع کندانسور کارایی کمتری داشته باشند زیرا برای خنک کردن مبرد به دمای هوای محیط متکی هستند. این بدان معنی است که آنها ممکن است برای حفظ عملکرد مطلوب در محیط های گرم یا مرطوب تلاش کنند.
کندانسور آب خنک
کندانسورهای آب خنک با گردش آب از طریق یک سری لوله یا صفحات حاوی مبرد کار می کنند. هنگامی که آب از روی این لوله ها یا صفحات عبور می کند، گرما را از مبرد جذب می کند و باعث می شود که دوباره به حالت مایع متراکم شود.
کندانسورهای آب خنک معمولاً کارآمدتر از کندانسورهای هوا خنک هستند زیرا می توانند بدون توجه به شرایط محیط دمای ثابتی را حفظ کنند. آنها همچنین تمایل دارند نسبت به واحدهای خنک کننده هوا بی صداتر باشند زیرا به فن نیاز ندارند.
کندانسورهای آب خنک نیاز به دسترسی به یک سیستم تامین آب و زهکشی قابل اعتماد دارند که می تواند پیچیدگی و هزینه را به نصب و نگهداری آنها بیافزاید.
کندانسور تبخیری
کندانسورهای تبخیری نوعی کندانسور آب خنک هستند که از تبخیر برای حذف گرما از مبرد استفاده می کنند. آنها با پاشیدن آب روی یک سری کویل های حاوی مبرد کار می کنند. همانطور که آب تبخیر می شود، گرما را از مبرد جذب می کند و باعث می شود آن را به حالت مایع تبدیل کند.
کندانسورهای تبخیری بسیار کارآمد هستند و می توانند عملکرد مطلوب را حتی در محیط های گرم یا مرطوب حفظ کنند. آنها همچنین نسبت به کندانسورهای معمولی که با آب خنک می شوند به آب کمتری نیاز دارند زیرا آنها همان آب را بارها و بارها بازیافت می کنند.
نصب و نگهداری کندانسورهای تبخیری نسبت به سایر انواع کندانسور هزینه بیشتری دارد. آنها همچنین نیاز به دسترسی به منبع قابل اعتماد برق برای تامین انرژی پمپ ها و فن های خود دارند.
کندانسور پوسته و لوله
کندانسورهای پوسته و لوله نوعی کندانسور آب خنک هستند که از یک سری لوله در داخل یک پوسته بزرگتر برای انتقال گرما از مبرد به آب اطراف استفاده می کند. مبرد از میان لوله ها جریان می یابد در حالی که آب در اطراف آنها جریان دارد و در حین عبور گرما را جذب می کند.
کندانسورهای پوسته و لوله بسیار کارآمد هستند و می توانند حجم زیادی از جریان مبرد را تحمل کنند. نگهداری آنها نیز نسبتاً آسان است زیرا طراحی آنها امکان دسترسی آسان به لوله ها برای تمیز کردن یا تعویض را فراهم می کند.
کندانسورهای پوستهای و لولهای به دلیل طراحی پیچیدهشان میتوانند گرانتر از سایر کندانسورها باشند. آنها همچنین نیاز به دسترسی به منبع قابل اعتماد آب و زهکشی دارند.
کندانسور صفحه ای
کندانسور صفحه ای نوعی کندانسور هوا خنک یا آب خنک است که از یک سری صفحات فلزی نازک برای انتقال گرما از مبرد به هوا یا آب اطراف استفاده می کند. صفحات با شکاف های کوچک در کنار هم چیده شده اند که امکان انتقال گرما کارآمد را فراهم می کند.
کندانسورهای صفحه ای بسیار کارآمد و فشرده هستند و آنها را برای استفاده در فضاهای کوچک یا جاهایی که فضا محدود است ایده آل می کند. همچنین نگهداری از آنها آسان است زیرا طراحی آنها دسترسی آسان به صفحات برای تمیز کردن یا تعویض را فراهم می کند. کندانسور صفحه ای می تواند گران تر از
کندانسور سردخانه
کندانسور سردخانه قطعه ای از تجهیزاتی است که در سیستم های تبرید به ویژه در واحدهای سردخانه استفاده می شود. از این واحدها برای نگهداری اقلام فاسدشدنی مانند غذا، دارو و سایر محصولات حساس به دما استفاده می شود. برای حفظ دمای مورد نیاز داخل سردخانه نیاز به نگهداری مداوم در یخچال دارد و کندانسور سردخانه نقش اساسی در این فرآیند دارد.
کندانسور سردخانه با حذف گرما از مبرد کار می کند که برای خنک کردن هوای داخل واحد سردخانه استفاده می شود. مبرد از طریق یک سری لوله و کویل فرستاده می شود و با عبور از کندانسور سردخانه در معرض هوا یا آب خنک تری قرار می گیرد. این امر باعث خنک شدن مبرد و متراکم شدن آن به شکل مایع می شود و سپس به واحد سردخانه فرستاده می شود تا گرمای بیشتری را جذب کرده و دمای مورد نیاز را حفظ کند.
کندانسورهای سردخانه انواع مختلفی دارند که هر کدام مزایا و معایبی دارند. برخی از انواع رایج کندانسورهای سردخانه شامل کندانسورهای هوا خنک، آب خنک و تبخیری هستند.
کندانسورهای ذخیره سازی سرد با هوا از هوای اطراف برای خنک کردن مبرد استفاده می کنند و به طور کلی نصب آنها آسان است و در مقایسه با انواع دیگر نیاز به تعمیر و نگهداری کمتری دارند. با این حال، آنها در آب و هوای گرم تر، که در آن هوای اطراف ممکن است به اندازه کافی خنک نباشد که خنک کننده کافی باشد، کارایی کمتری دارند.
از طرف دیگر کندانسورهای آب خنک از آب برای خنک کردن مبرد استفاده می کنند و نسبت به کندانسورهای هوا خنک کارایی بیشتری دارند. با این حال، نصب آنها پیچیده تر است و به منبع آب نیاز دارد که ممکن است در برخی مکان ها در دسترس نباشد.
کندانسورهای تبخیری با استفاده از آب و هوا برای خنک کردن مبرد، مزایای کندانسورهای هوا خنک و آب خنک را با هم ترکیب می کنند. آنها نسبت به کندانسورهای هوا خنک و آب خنک کارآمدتر هستند، اما نیاز به نگهداری بیشتری دارند و ممکن است برای همه آب و هواها مناسب نباشند.
کندانسور سردخانه جزء ضروری سیستم های تبرید مورد استفاده در واحدهای سردخانه است. نقش مهمی در حفظ دمای مورد نیاز داخل واحد دارد و انواع مختلفی از کندانسورهای سردخانه موجود است که هر کدام مزایا و معایب خود را دارند.
